 Installation de l'option Qi-Charger sur Accoudoir 1,6L Sydmeko de 2stair

Aller en bas
AuteurMessage
2stair
Membre Donateur - enthousiaste
Membre Donateur - enthousiaste
2stair

mon Duster : Duster 2 - 1,5 dCi 110cv 4x2 EDC, Prestige avril/2018, Gris Platine - accoudoir large Sydmeko avec QiCharger - vitre impulsionnelle passager avant - vitres fonctionnelles contact coupé - Carte mains libres, détecteurs proximité avant - modif luminosité bouton angle mort - rajout 2 prises chargeurs 5Volts USB - rajout poignées conducteur - rajout point lumineux dans coffre - rajout 4 afficheurs température - Élargisseurs d'ailes - Attelage col de cygne vertical 7 broches - Dashcam 4K avant & arrière - diverses programmations DDT4ALL - Jantes 17" diamantées Maldives. MediaNav Evo2 [MN3] avec GestNav3- cartes 2020Q2 - déjà 57800 km au 01/12/2020
Age : 65

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Empty
MessageSujet: Installation de l'option Qi-Charger sur Accoudoir 1,6L Sydmeko de 2stair   Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair EmptyLun 29 Oct 2018 - 17:39

installation de l’option Qi-Charger

J’avais installé il y a quelques semaines, l’accoudoir large  1,6 Litre de Sydmeko ( conservant le réglage des lombaires).
Il manquait l’installation du Qi-Charger à induction pour recharger les smartphones disposant de cette option de recharge sans fil.
C’est chose faite.
L’installation m’a pris une heure environ. Comme d’habitude je vais lentement pour éviter de faire des bêtises.
L’alimentation est prévue pour être prise sur l’allume-cigare avant, mais on pourrait aussi la prendre directement sur le circuit du siège chauffant pour les Duster II qui ont cette option.
Il y a un + 12volts après contact sous le siège conducteur.
J’ai préféré suivre ce que préconise Sydmeko le fabricant, à la fois pour voir ce qu’il y a sous les plastiques de la console centrale et pour ne pas devoir couper les câbles sous le siège pour les raccordement.
La premiere opération consiste à passer le câble entre le dessous du siège conducteur et l’accoudoir.
Pour cela, on deshabille la garniture coté droit du siège conducteur. C’est très facile, je l’ai déjà fait lorsque j’ai posé l’accoudoir.
Tout est bien expliqué dans le manuel d’instructions livré avec l’accoudoir. Et j’ai pris de l’assurance depuis l’autre fois ou j’ai dégarni ce siège pour la 1ere fois. Smile

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34610

On passe le câble de façon à ce que celui-ci sorte de 10cm environ, du siège au niveau de l’axe de l’accoudoir.

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34611

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34612

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34710

Bien positionner celui-ci pour q’il ne risque pas de se coincer quelque part sous le siège. Le cheminement  est assez logique et facile à bien repérer.
Quelques colliers rilsan sont fournis avec le kit pour fixer le câble au siège selon le passage choisi.
Le câble est protégé par une gaine  nylon noire tressée et inspire un bon niveau de qualité.
Pour passer ce câble, j’ai déposé l’accoudoir qui est retenu par une simple vis à Allen et qui s’enlève en quelques secondes. Simple et super qualité. Une bague fendue est prévue sur l’axe sortant du siège. Je me demandais à quoi servait cette fente. C’est pour le câble qui sort du siège et va dans l’accoudoir. Cela permet un meilleur ajustement et comme cette bague tourne , le câble ne risque pas de s’abimer lors des lever et baisser de l’accoudoir.
Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34711

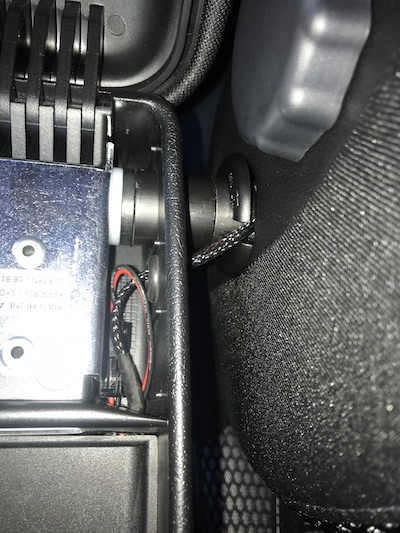

Une fois le câble rentré dans l’accoudoir on le raccorde à la prise du chargeur existant dans l’accoudoir et on bloque le tout par un petit bloc de mousse compensée fournie, pour éviter des vibrations et d’éventuels bruits. J’apprécie ce petit détail, preuve de qualité de la part de ce fabricant. Tout est pensé dans les moindres détails.
Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34712

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34713

Remontage de l’accoudoir: encore une paire de secondes, cela est vraiment simple.
J’en profite pour changer le top de l’accoudoir. Comme expliqué précédemment, j’ai reçu un deuxième top en tissu et je vais, durant quelques semaines l’essayer pour décider lequel je vais conserver entre le tissu et le vinyl (imitation parfaite du cuir). Ce top se déclipse très facilement. il est juste emboité et se bloque lorsque l’on entend un petit clic en l’enclenchant. Très simple, bien ajusté et facile à mettre en place. Il faut tirer verticalement un peu plus fort pour l’enlever mais cela reste très simple. L’ajustement est parfait avec ces pièces en plastique dur moulées.
Sur cette photo, c'est la version tissu. vraiment quasi identique à celui des sièges, non ?

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34714

L’accoudoir remonté, on ne voit quasiment rien. Juste ce petit câble gainé, ultra discret qui longe l’axe de l’accoudoir. Il se fera très vite oublier pour moi.

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34810

Une photo du nouvel accoudoir et de l'ancien d'origine à coté. Y a pas photo, coté largeur, et surtout coté confort. L'accoudoir large de Sydmeko est un vrai bonheur comparé à l'origine dont la forme et le manque de confort laisse vraiment à désirer.
Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34811

Un collier rilsan pour fixer le câble au dossier du siège et remontage en sens inverse de la garniture et c'est fini, pour cette partie là.

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34813

3 photos sous le siège, dont une qui montre comment accrocher les sangles élastiques de la garniture du dossier du siège et les 2 autres le bout du câble avec sa prise en attente de l'autre câble qu'il reste à passer...

Le plus dur c'est de se glisser dessous,  pour  bien voir et faire les photos... Smile
Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34814

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34815

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34911

Passage de l’autre câble, de l’allume-cigare vers le siège conducteur.

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34912

Il faut dégarnir les plastiques de la console centrale. Je flippais beaucoup au début de tous mes démontages, ayant en souvenir les plastiques, de mes vieilles précédentes voitures, qui cassaient ou se tordaient lorsque l’on essayait de les démonter.
C’était prévu pour être monté une fois et puis on n’y touchait plus.
Aujourd’hui, cela a bien changé. L’ajustement est parfait, les systèmes de clips sont vraiment performants, on peut facilement les démonter et les remonter sans tout casser.  Cela peut paraitre impressionnant de voir tous ces plastiques éventrés laissant apparaitre les boyaux du Duster, mais il faut démystifier les choses.
C'est vraiement simple, un peu d'assurance , les bon outils, visionner les tutos et videos sur le web et vous verrez que cela va tout seul. avec des économies à la clé en main d'oeuvre et la satisfaction de l'avoir fait tout seul et de pouvoir ... le dire. la frime quoi !   :mrgreen:
Par contre il faut IMPERATIVEMENT un kit d’outils spéciaux ( une 15zaines d’euros sur atazon) pour démonter ces clips et plastiques. Sans ce kit on risque d’abimer les plastiques et de casser les clips.

Démontage de la protection du levier de vitesse: clipsée et simple à enlever.
On glisse un outil bien plat rouge et on force un petit peu. Le  1er clip lâche et on tire délicatement, les autres clips lâchent aussi et voilou:
Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34913


Même chose, le manuel explique bien où tirer sur les plastiques pour déclipser proprement et rapidement ces plastiques. Je constate en faisant cela que quasiment tout est clipsé dans le Duster.
Peu de vis apparentes. il aura fallu toutefois que j’enlève 3 vis sur le coté gauche d’un cache de la console pour finir le démontage comme prévu. Encore une fois, simple, facile et rapide. Tout est bien expliqué.

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34914


Cette pièce rectangulaire blanche que j'ai découvert en soulevant ces plastiques de la console centrale est une antenne pour la carte mains libres. elle est située à l'endroit ou l'on doit de temps en temps poser la carte quand le Duster le demande via l'affichage du tableau de bord. Il y en a plusieurs autres à differents endroits du Duster II....
Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34915

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34916

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34917

(ouverture de la paranthèse)
Vous constaterez sur les photos que le MediaNav est enlevé et le bloc de clim declipsé... ce n'est pas nécessaire pour ce branchement de câble 12 volts bien sûr.
Non, non je suis pas un psychopathe du déclipsage à tout va mais je suis en train de modifier les entrailles du mediaNav en y insérant les cartes 2017Q4 et en modifiant certains programmes et accès au coeur du GPS.(pas simple tout cà, et là je deconseille de s'y aventurer si vous n'avez pas quelques bases assez solides..)
Je n'ai pas apprécié de recevoir le Duster II en fevrier 2018 avec des cartes de 2016Q2 (2 ans de retard) et de me voir proposer une mise à jour de 2017Q2 alors que la dernière était  2017Q4 mais il fallait payer 109 euros pour l'avoir.
Donc j'ai décidé de quitter ce système un peu escroc, et de me débrouiller par moi-même pour les mises à jour avec l'aide de specialistes.
pour le bloc clim, Dacia doit recevoir un nouveau bloc la semaine qui vient et je n'ai pas remonté en attendant cet echange pour le problème du fameux chiffre 1 décalé.
(fermeture de la paranthèse)

un tube bleu en plastique semi rigide est fourni avec le kit de câblage. Il sert de passe câble pour permettre de ramener le câble de l’avant vers le dessous du siège conducteur.
Il se passe à partir des gaines rigides de chauffage situées sous le siège.
Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34918

On le glisse entre la moquette et les gaines et il passe tout seul pour ressortir exactement où cela est prévu vers l’avant de la console centrale. Un jeu d’enfant et une paire de secondes pour le faire.
un bout de chatterton pour fixer la prise et le câble sur le tube bleu et hop on le fait traverser sous la moquette en sens inverse, pour ressortir sous le siège conducteur. quelques secondes plus tard, rien de plus.

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img35010
Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img35011

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img35012

Ensuite, on finit l’installation en passant le câble vers l’allume-cigare, on raccorde les prises, on remonte en sens inverse les plastiques et voilà c’est fini. Aucun trou n'est à faire, on utilise que des passages et trous existants.

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img35013

mon jugement:
j’ai pris de l’assurance, je suis donc plus à l’aise. je ne peux que me féliciter d’avoir acheté cet accoudoir.
Je l’adore et ne regrette vraiment pas cet achat.
Je confirme sa grande solidité, sa conception de haute qualité et son esthétique qui pour moi se marie parfaitement avec le Duster.

Le fabricant a bien étudié son affaire, les techniques d'installation sont vraiment claires et efficaces à la portée de quasiment n'importe qui, pour peu que l'on soit un tout petit peu bricoleur.

Dernier point important: le frein à main reste bien accessible et enclencher la ceinture de sécurité dans son logement reste aisée pourtant je suis pas vraiment un maigre !

le résultat final version tissu:

Installation de l'option Qi-Charger  sur Accoudoir  1,6L Sydmeko de 2stair Img34715

..........................................................................
Duster 2 - 1,5 dCi 110cv 4x2 EDC, Prestige avril/2018, Gris Platine - accoudoir large Sydmeko avec QiCharger - vitre impulsionnelle passager avant - vitres fonctionnelles contact coupé -
Carte mains libres, détecteurs proximité avant - modif luminosité bouton angle mort - rajout 2 prises chargeurs 5Volts USB - rajout poignées conducteur - rajout point lumineux dans coffre - rajout 4 afficheurs température - Élargisseurs d'ailes - Attelage col de cygne vertical 7 broches - Dashcam 4K avant & arrière - diverses programmations DDT4ALL - Jantes 17" diamantées Maldives.
MediaNav Evo2 [MN3] avec GestNav3 - cartes 2020Q2 - déjà 57800 km au 01/12/2020
