Projet refroidissement de l’habitacle

Citation :

Ou alors sur les parois de coté une aération extracteur solaire de chaque coté (G&D) juste après la vitre de la tablette AR

Pourquoi percer la carrosserie ?
Une paire de vitre à la casse, tu modifies et tu changes les vitres !
Et c' est réversible

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:

euh ...
plus simple dis tu ?
découper le pavillon du toit ne me semble pas être quelque chose de simple  et sans conséquence ...

Découper cela n'est rien , conséquence a la longue oui => étanchéité .
Quoi que , avec un bon joint de qualité, ça fonctionne pas trop mal sur camping-car ou caravane
Maintenant tu peux avoir le choix soit le toit où il faut dégarnir le ciel de toit
Ou alors sur les parois de coté une aération extracteur solaire de chaque coté (G&D) juste après la vitre de la tablette AR
[Vous devez être inscrit et connecté pour voir ce lien]

De toutes manières dans toutes les solutions il faudra percer .
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]         [Vous devez être inscrit et connecté pour voir ce lien]

euh ...
plus simple dis tu ?
découper le pavillon du toit ne me semble pas être quelque chose de simple  et sans conséquence ...

Maintenant y a encore plus simple c'est l'aération (autogyre) de toit que certains utilisent scandaleusement pour laisser des chiens dans une voiture
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:

Encore une fois, tu lis trop vite ou pas complètement, le post initial de Nicolas 58

Nicolas 58 veut refroidir et/ou ventiler en permanence son Duster les jours de grandes chaleur et cela moteur coupé.

Personnellement, je trouve que c'est astucieux et interessant d'avoir un habitacle moins brûlant quand on rentre dans le Duster qui a été exposé de longues heures au soleil.

La clim forcera d'autant moins que l'air intérieur sera moins chaud...

A mais ça je l'avais bien compris, mais je serais très curieux de connaitre le peu de différence qu'il y a de température entre l’intérieur et l’extérieur quand le véhicule est en plein soleil

Bidouille pour bidouille je verrais plutôt un Snorkel inversé , c'est a dire prise d'air venant de l'extérieur pour entrer a l’intérieur de l'habitacle

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien] bien entendu aérateur solaire extérieur inversé au bout du Snorkel ,  est-ce que la bidouille en vaut la chandelle , aspirer de l'air chaud extérieur pour l'envoyer a l'intérieur

Alors qu'en réalité il suffit de déplacer le véhicule pour le mettre a l'ombre , ou encore au moment de prendre le véhicule ouvrir les 4 portes de la voiture histoire d'évacuer le maxi d'air chaud et ensuite tout refermer et mettre la clim a fond en 5 minutes c'est un frigo a l'intérieur

A moins que notre ami Nicolas58 veut laisser quelqu'un ou un animal en plein soleil voiture a l’arrêt

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:

 Je dois être dur a la détente mais je ne vois pas trop l’intérêt de ta bidouille d'aération [Vous devez être inscrit et connecté pour voir ce lien]
Surtout quand on a une clim auto en position O avec la ventilation a fond en peu de temps il fait frais voir glacial dans l'habitacle
Ton système me rappelle en deux mot le système de ventilation solaire pour fosse septique avec ou sans cartouche filtrante

Très franchement je ne vois pas l’intérêt de ton système ou alors j'ai loupé un épisode   puisque d'origine tu a la possibilité (sans bidouilles) d'avoir la clim auto et de plus filtrée avec répartition par plusieurs bouches d'aération Avant et Arrière dans le véhicule

Encore une fois, tu lis trop vite ou pas complètement, le post initial de Nicolas 58

Nicolas 58 veut refroidir et/ou ventiler en permanence son Duster les jours de grandes chaleur et cela moteur coupé.

Personnellement, je trouve que c'est astucieux et interessant d'avoir un habitacle moins brûlant quand on rentre dans le Duster qui a été exposé de longues heures au soleil.

La clim forcera d'autant moins que l'air intérieur sera moins chaud...

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:

Voici la pièce imprimée cette nuit.

 Je dois être dur a la détente mais je ne vois pas trop l’intérêt de ta bidouille d'aération [Vous devez être inscrit et connecté pour voir ce lien]
Surtout quand on a une clim auto en position O avec la ventilation a fond en peu de temps il fait frais voir glacial dans l'habitacle
Ton système me rappelle en deux mot le système de ventilation solaire pour fosse septique avec ou sans cartouche filtrante


[Vous devez être inscrit et connecté pour voir ce lien]  [Vous devez être inscrit et connecté pour voir ce lien]

Très franchement je ne vois pas l’intérêt de ton système ou alors j'ai loupé un épisode   puisque d'origine tu a la possibilité (sans bidouilles) d'avoir la clim auto et de plus filtrée avec répartition par plusieurs bouches d'aération Avant et Arrière dans le véhicule

Pour la semaine qui vient , après avoir légèrement modifié les évents avant de mon système, premier essaie de mon projet en réel au boulot...

Ben voilà , une photo vaut mieux qu'un grand discours

Je n'ai rien trouvé de visible dans l'auto, sinon les deux trous dans le coffre au niveau du cric et en face, l'air peut passer aussi par les ceintures arrière au niveau des montants .

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:

Citation :

la dépression me semblant plus logique que la surpression…

On va parler d'aspiration ou refoulement , si on veut baisser la température en aspirant il faudrait placer la dite aspiration au raz du toit pour évacuer au maximum l'air le plus  chaud.

Le Duster n'est pas étanche, sinon en fermant la porte on aurait mal au tympans. Reste plus qu'à trouver la sortie d'air, probablement à l'arrière comme la plupart des voitures.
J'irai jeter un coup d'œil cet aprèm.

Les évents pour la fermeture des portes se trouve ici.

[Vous devez être inscrit et connecté pour voir ce lien]

Citation :

la dépression me semblant plus logique que la surpression…

On va parler d'aspiration ou refoulement , si on veut baisser la température en aspirant il faudrait placer la dite aspiration au raz du toit pour évacuer au maximum l'air le plus  chaud.

Le Duster n'est pas étanche, sinon en fermant la porte on aurait mal au tympans. Reste plus qu'à trouver la sortie d'air, probablement à l'arrière comme la plupart des voitures.
J'irai jeter un coup d'œil cet aprèm.

L'air "frais" est au sol.. Sur ma caravane j'ai un système de chauffage à air pulsé, qui ventile aussi l'été en prenant l'ai situé en dessous.
Cela abaisse la température interne d'environ 5°C quand même.

bonjour Nicolas 58

heureux de t'avoir croisé de visu l'autre jour, lors de notre transhumance estivale.

Tu habites  un bien bel endroit très tranquille ..

Je comprends mieux ton projet avec les photos que tu as publié.

Je me demandais si en inversant le sens de rotation de  ton ventilateur ( tu pousserais l'air interieur du Duster vers l'exterieur en utilisant la bouche d'aération qui en temps normal fait rentrer l'air extérieur) ca ne serait pas mieux ?

tu créerais une dépression dans le Duster  qui forcerait celui-ci a faire rentrer de l'air extérieur via je ne sais où d'ailleurs (au stade de ma reflexion actuelle).

Le problème dans ton idée , c'est que le Duster est quand même à peu près étanche à part les tuyaux de ventilation qui sont fait pour amener de l'air exterieur mais comme tu veux creer un flux entrant/sortant ou sortant/entrant , il faut trouver le deuxieme accès vers l'exterieur.

les barres longitudinales ne me semblent pas une bonne piste.
Comme tu as vu sur mon Duster, j'ai utilisé la partie avant de la barre pour y inclure un connecteur pour ma barre LEDs ( voir mon tuto la dessus). Il y a un petit trou dans la carrosserie du toit mais tout petit en diamètre et ce trou débouche entre la carrosserie du toit et le ciel de toit , tout cela etant bien enfermé coincé avec les joints de portieres. Ces barres sont bien etudiées pour assurer une bonne etancheité de l'exterieur vers l'interieur.

En y reflechissant, je partirais plus vers une solution consistant à faire carrément un trou  de diamètre 40 ou 50mm dans la partie horizontale de l'un des petits coffres/volumes situés à l'arrière, là ou il y a le cric (partie droite) ou partie gauche, que l'on peut facilement deshabiller pour accéder à ces endroits.
Un trou de 40 ou 50mm ce qui permettrait de fixer un morceau de tuyau PVC de plomberie pour éviter les projections d'eau au cas ou tu roulerais dans des flaques ...
Cela aurait l'avantage d'avoir un point d'entrée  d'air située au plus loin de ton point de sortie et dessous ou l'air devrait etre moins chaud que plus haut..

Et plus j'y pense, plus je crois qu'il vaut mieux extraire l'air avec un ventilateur  que faire rentrer de l'air avec un ventilateur, la dépression me semblant plus logique que la surpression... ...

bon, je reflechis encore, et peut être ai-je dis des conneries ...

Voici la pièce imprimée cette nuit.

[Vous devez être inscrit et connecté pour voir ce lien]

Flèche jaune évent dirigée vers l’arrière du tableau de bord.

Flèches verte évents dirigée vers l’avant du tableau de bord en partant sur les côté.

En présentant la pièce sur le Duster je me suis aperçu que les évents flèches verte avaient un angle trop ouvert par rapport au centre du pare-brise, rien de grave je vais juste imprimer une entretoise avec un angle plus serré pour les flèches verte.

Je vais également en profiter pour réduire la hauteur des évents afin de créer une accélération plus grande lors de la sortie de l’aire des évents.

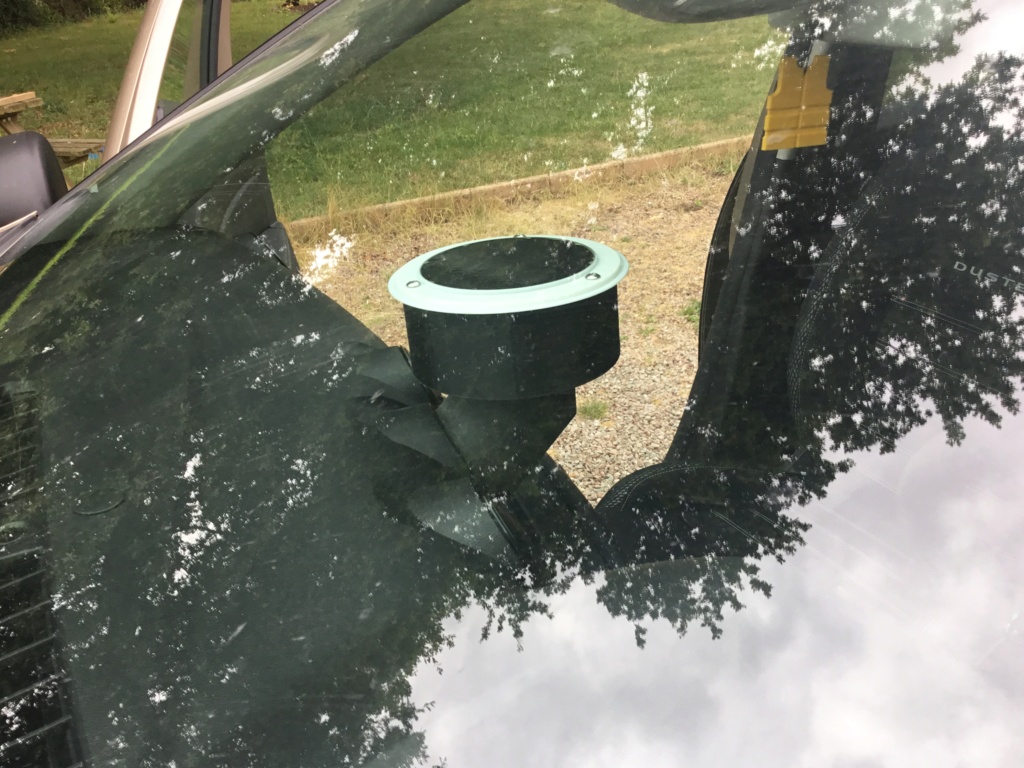

Vue de l’ensemble monter à blanc dans le Duster.

[Vous devez être inscrit et connecté pour voir ce lien]


[Vous devez être inscrit et connecté pour voir ce lien]

Niveau esthétique j’avoue à avoir eut quelques doutes au début de mon projet, je pensais que les dimensions serait trop importante pour obtenir un rendu visuel qui se mari bien avec le tableau de bord, au final je me suis inquiété pour rien car c’est exactement ce que je voulais, je voulais également peindre en noir la partie blanche sur le haut du panneau solaire / ventilateur, mais elle restera blanche.


Lors de l’utilisation de mon système il n’y a que deux choses à faire.

1 coupé le moteur avec la ventilation sur

[Vous devez être inscrit et connecté pour voir ce lien]

Et fermer les 4 évents restants du tableau de bord.

L’aire extérieur sera puisé directement via le filtre de la conduite d’aération du Duster.

Pour faire sortir l’aire en surpression j’avais plusieurs idées, mais au final je vais me retourner vers vous pour savoir si vous avez déjà démonter cette partie du Duster ?

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:

genial  l'idée  !

question : ou vas tu puiser l'air exterieur  et comment et ou vas tu le recracher dehors ?

Un "snorkel"......

Nan, sans dec j'aimerais savoir aussi..

genial  l'idée  !

question : ou vas tu puiser l'air exterieur  et comment et ou vas tu le recracher dehors ?

A oui, là je comprends mieux, super projet et pour le moins original

J’utilise du P L A PolyMax qui convient parfaitement pour la création de pièces intérieur ou extérieur pour le Duster, il est brillant sans ponçage et devient mat après ponçage.

Lors des dernières grosses chaleurs j’ai fait un petit test...

Température maximum relevée dans le Duster 65° Celsius.

Sur la photo deux pièces identiques mises à côté de la roue de secours dans le coffre, à gauche imprimer en P L A PolyMax , à droite imprimer en P L A Chromatik.

Bon bin y’a pas photo...

[Vous devez être inscrit et connecté pour voir ce lien]


Pour ventiler l’intérieur du Duster je vais utilisé ceci pour mon projet...

C’est un extracteur d’air prévu pour les camping-cars, il fonctionne à l’énergie solaire, débit 25m3/heures ( l’intérieur du Duster étant très loin de faire 25m3, c’est un gros plus pour mon projet... ), je l’ai démonté pour ne récupérer que la partie panneau solaire / ventilateur.

Du coup pour éviter que vous vous posiez trop de questions, oublié qu’il s’agit d’un extracteur d’air pour camping-car, puisque je ne vais utiliser que la partie panneau solaire / ventilateur pour mon projet...


Vue de dessus avant démontage.

[Vous devez être inscrit et connecté pour voir ce lien]


Vue de dessous avant démontage, mais j’ai meulé les 3 rivets.

[Vous devez être inscrit et connecté pour voir ce lien]


Une fois le dessous retiré, j’ai accès à la partie panneau solaire / ventilateur.

[Vous devez être inscrit et connecté pour voir ce lien]


Le panneau solaire.

[Vous devez être inscrit et connecté pour voir ce lien]


Le ventilateur.

[Vous devez être inscrit et connecté pour voir ce lien]


Panneau solaire / ventilateur vue de côté.

[Vous devez être inscrit et connecté pour voir ce lien]

Mon imprimante 3D imprime en ce moment  ( 11h30 d’impressions... ) la pièce qui va servir de support pour la partie panneau solaire / ventilateur...

Euh, moi aussi j'ai du mal à comprendre, non pas l'intéret car ton idée est très intéressante,
mais la "manip".

Tu pense qu'avec ton système "l'excès" de chaleur interne va s'évacuer plus vers l'extérieur ?
Cela engendré par la "surpression" interne due à la chaleur. ou améliorer la circulation interne
uniquement par les conduits de ventilation ?
A mon avis cela ne le fera pas.

Je pense que la circulation d'air "naturelle" dans l'habitacle lors de l'exposition en plein soleil est
quasi nulle, même avec les bouches ouvertes. Il est sur que lorsque l'on gare sa voiture et que l'on
sait qu'elle va être exposée au soleil, vaut mieux la garer "c.l" face  au soleil, la tôle "chauffant"
moins que les vitres, mais cela n'est pas toujours possible.

La mesure efficace est de laisser légèrement les vitres entrouvertes de 2 cm environ. Je pratique depuis
longtemps cette méthode, certes la voiture est très chaude à l'intérieur, mais moins que vitres fermées.
Le plus efficace, reste toujours le bidule métallisé apposé avec des ventouses sur le parebrise. Certes c'est pas
esthétique mais c'est efficace..(surtout que l'électronique du Dusty est sensible au variation de température)

Ma voiture stationne dans mon jardin, j'ai fait l'essai avec et sans (vitres entreouvertes de 2 cm), la température
La température interne est inférieure d'environ 5 à 7°C avec le bidule métallisé, il faisait 39°C à l'ombre (le parebrise étant la vitre non teintée)
mais surtout, le TdB est chaud sans plus avec le dispositif, sans j'ai mesuré 55°C sur le TdB..
Autant te dire que là, même quand tu mets la clim, bah déja il faut que l'équipement se "refroidisse".

Bien sur laisser ses vitres entrouvertes laisse planer une inquiétude pour le vol... M'enfin vitres fermées ou
entrouvertes si le voleur veut ta voiture il partira avec.. Pour ma part j'ai posé les déflecteurs avant (suis fumeur)
et il faut vraiment s'approcher de près pour voir les vitres entreouvertes de  2cm.

Je vais suivre avec intéret ton expérimentation..

En tout cas impression 3D très propre..C'est du PLA mat ?

Bonsoir.

Je voulais attendre que mon projet soit finalisé pour donner toutes les informations et explications sur le fonctionnement, mais bon puisque tu me pose la question...

En gros l’idée, c’est d’aller chercher de l’air " moins chaud " à l’extérieur du Duster via la conduite de ventilation, pour le faire passer dans l’habitacle et ressortir à l’extérieur...

Pour expliquer simplement je vais ventilé en permanence l’habitacle du Duster...

Bonsoir

Tu peux nous expliquer l'idée ou le principe ?
Parce que là , je ne vois pas...

Bonsoir à tous.

Afin de faire baisser la température à l’intérieur de l’habitacle, lorsque mon Duster est garé en plein soleil durant la journée, je vais tenter ceci...

Voici les premières pièces créées avec mon imprimante 3D.

Celle du bas à été retravaillé sur la partie droite à la main et thermoformer pour bien s’adapter.

[Vous devez être inscrit et connecté pour voir ce lien]

Une fois assemblées j’obtiens ceci.

[Vous devez être inscrit et connecté pour voir ce lien]

Qui va venir se positionner ici dans le Duster.

[Vous devez être inscrit et connecté pour voir ce lien]

Pour continuer mon projet, j’attends de recevoir dans la semaine une nouvelle bobine de P L A .
